業務

建築

杭伏図

躯体図

平面詳細図

仮設図

タイル割付図

外構図

配筋図

展開図

階段図

根切図

ꂃ ꁹ

■施工図

　躯体図（杭伏図/床伏図/屋根伏図/階段躯体図/基礎伏図等）

　仕上図（平面詳細図/展開図/タイル割付図/天井伏図等）

　その他（外構図/総合仮設図/外部足場仮設図/支保工図/根切図等）

■設計図

　設計士のプランにより、実施設計の基本となる設計図の作成

■使用ソフト

・Auto CAD

・Jw_win

設備

■作図範囲

　衛生給排水図　　（検討図/総合図/施工図/竣工図等）

　空調ダクト配管図（検討図/総合図/施工図/竣工図等）

　消火・排煙・ガスなど各種図面

　その他図面　　　（機械室/トイレ廻り/スリーブ図等）

■設計図

　設計士のプランにより、実施設計の基本となる設計図の作成

　（※設計は含めておりません）

配管図（3D）

機械・ポンプ室（3D）

手術室（3D）

事務所（3D）

空調配管（3D）

空調配管図（2Ｄ）

衛生配管図（2Ｄ）

機械・ポンプ室詳細図（2Ｄ）

トイレ詳細図（2Ｄ）

竣工図（2Ｄ）

ꂃ ꁹ

■使用ソフト

・CADWe'll Tfas10

・CADWe'll Linx

・Rebro2020sp1,2023

・CADEWA Real

■モデル　　LOD精度に応じてモデルを作成する

　　　　　部分詳細（足場/配筋/免震基礎/鉄骨詳細等）

■ファミリ　サッシ・建具、電気照明器具、衛生設備等

■図面出力　設計図/施工図/詳細図

■使用ソフト

・Revit2019~2021

・CADWe'll Linx

・Rebro2020sp1,2023

・CADEWA Real

BIM

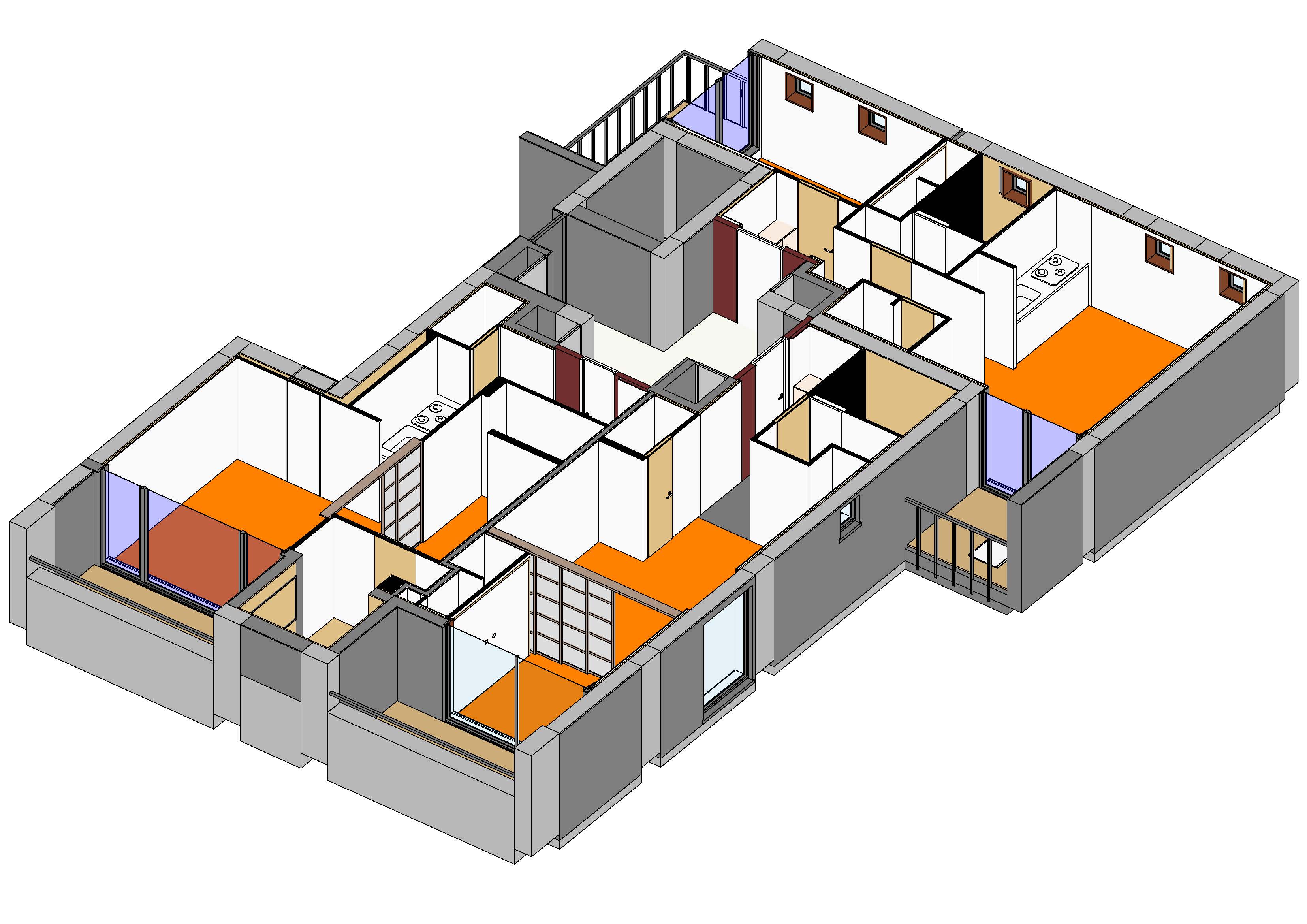

意匠モデル（3Ｄ）

意匠平面図（2Ｄ）

構造モデル（3Ｄ）

構造平面図（2Ｄ）

モデルルーム（3Ｄ）

モデルルーム（展示）

工場モデル（3Ｄ）

工場平面図（2Ｄ）

構造梁モデル（3Ｄ）

スターバックス店（3Ｄ）

ꂃ ꁹ

BIM（ビルディングインフォメーションモデリング）

BIM（ビー・アイ・エム）こと Building Information Modeling（ビルディングインフォメーションモデリング）は、建物のライフサイクルにおいてそのデータを構築管理するための工程である。典型的には、3次元のリアルタイムでダイナミックなモデリングソフトウェアを使用して建物設計および建設の生産性を向上させる。この工程でBIMデータを作成し、そこには建物形状、空間関係、地理情報、建物部材の数量や特性が含まれる。(出典: フリー百科事典『ウィキペディア（Wikipedia）』)

넶198 2020-01-02

パース

■作図範囲

　内観パース/外観パース/鳥瞰図/外構図

鳥瞰図（商業）

外観パース（タウンハウス）

外観パース（簡潔）

外観パース（一般住宅）

外観パース（医院）

外観パース（一戸建）

外観パース（料理屋）

内観パース（店）

内観パース（ヘアサロン）

ꂃ ꁹ

BIM（ビルディング インフォメーション モデリング）

BIM（ビルディングインフォメーションモデリング）
